Программируемый IoT модуль EM1206 + RJ203

На данный момент устройство поставляется c уже распаянным разъемом RJ203

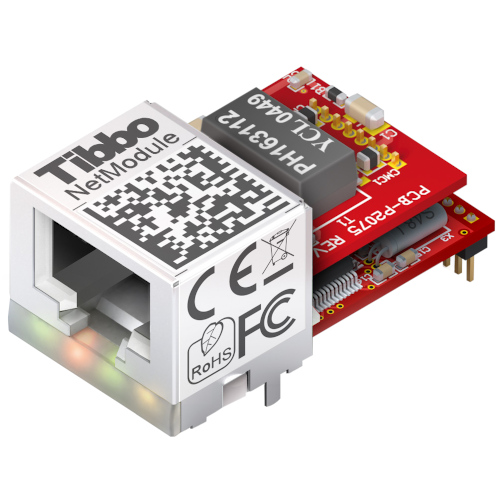

EM1206 - миниатюрный BASIC-программируемый, встраиваемый модуль. В комбинации с RJ203 (jack/magnetics) разъемом, EM1206 занимает всего лишь 34.5x19мм площади печатной платы. EM1206 может быть использован с любым подходящим Ethernet разъемом.

Модуль включает 100Base/T Ethernet интерфейс, 4 последовательных порта, flash диск, EEPROM и RTC (счетчик реального времени). Таким образом EM1206 идеально подходит для встраивания в конечные изделия, таких как датчики, считыватели магнитных карт (card reader), подключенных к сети, приводов и других устройств.

EM1206 опционально поддерживает Wi-Fi соединения (для этого необходим GA1000), а также возможность внешнего подключения LCD-дисплея, клавиатуры и источника звукового сигнала.

Таким образом, EM1206 идеально подходит для встраивания в существующую продукцию (такую как датчики, считыватели магнитных карт, механических приводов и т.д.) как сетевой интерфейс управления. А также легко может использоваться, как центральный контроллер всей вашей системы.

EM1206 можно заказать отдельно или в комплекте с модулем RJ203.

Аппаратные характеристики:

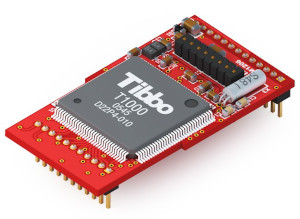

Основан на высокопроизводительном 88МГц ASIC (T1000) контроллере.

10/100BaseT auto-MDIX Ethernet порт (без трансформаторной развязки).

Опционально - Wi-Fi интерфейс (необходима плата расширения GA1000).

4 высокоскоростных последовательных порта (КМОП уровень): - Скорость до 921,600б/с;
- Режимы четности: None/even/odd/mark/space;
- Формат передачи данных 7/8 бит;
- Полнодуплексный режим с опцией flow control (контроль потока);
- Полудуплексный режим с контролем направления передачи данных;
- Шифровка и расшиврофка Wiegand и clock/data потоков.

До 1024КБ flash-памяти под прошивку, приложения и данные.

2КБ EEPROM для хранения данных.

Часы реального времени (RTC)..

Поддержка внешней клавиатуры.

Программируемый звуковой генератор для внешного спикера.

До 17 линий ввода/вывода общего назначения (включая 8 линий прерываний).

Линии контроля двух внешних светодиода состояния.

4 встроенных светодиода:
- зеленый и красный светодиоды состояния;

- зеленый и желтый светодиоды статуса Ethernet.

Программно-контролируемый встроенный PLL.

Надежные схемы сброса питания.

Питание: 230мА @ 3.3В (100BaseT режим, PLL включен).

Размеры: 33.2x18.1x5.5мм.

Прошивка обновляется через последовательный порт (RS232) или Ethernet.

Поддерживаемые объекты:

- Sock — сокеты (до 16 одновременных UDP, TCP и HTTP сессий).
- Net — контролирует Ethernet порт. - Wln— управление Wi-Fi интерфейсом (необходима плата расширения GA1000).
- Ser — до 4 последовательных портов (UART, Wiegand и clock/data режимы).
- Io — управление линиями ввода/вывода, портами и прерываниями.
- Kp — сканирует клавиатуру матричного и "бинарного" типов.
- Rtc — держит записи даты/времени.
- Fd — управляет файловой системой flash-памяти и доступом к секторам.
- Stor — обеспечивает доступ к EEPROM.
- Romfile — облегчает доступ к файлам-ресурсам.
- Pat — управляет "миганием" светодиодов (до 5 пар светодиодов).
- Beep — генерирует сигнал для спикера.
- Button — следит за состоянием MD линии (кнопка "настройки").
- Sys — отвечает за общую функциональность устройства.

Группы функций: Строковые функции (всего 21 функция!), функции конвертирования даты/времени и функции вычисления hash последовательностей (md5 и sha1).

Типы переменных: Byte, char, integer (word), short, dword, long, real, string, плюс: определяемые

пользователем массивы (arrays) и структуры (structures).
