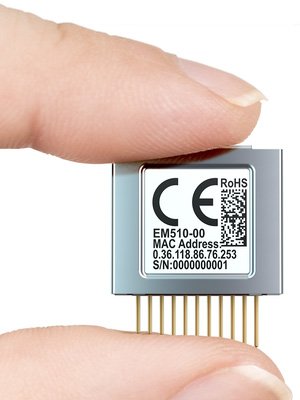

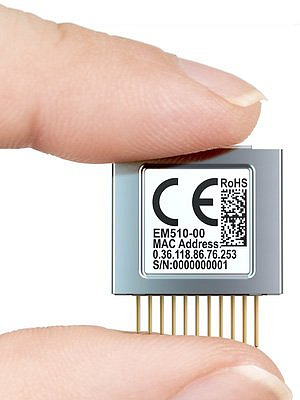

Программируемый IoT модуль EM510
EM510 – новый программируемый Ethernet контроллер (обновление модели EM500). Имеет наименьшие размеры, самую высокую скорость работы из всех выпускаемых компанией Tibbo модулей. К модулю можно подключить практически любой Ethernet разъем. По своей сути модуль является промежуточным звеном между программируемым контроллером и микросхемой Ethernet.
В первом случае, мы имеем быстрый программируемый на Tibbo BASIC микроконтроллер общего назначения. Для отладки и прошивки - не нужно никаких аппаратных программаторов (типа JTAG или ICE machine), все запускается прямо через сеть Ethernet.
Во-втором случае, в EM510 загружается приложение Device Server (SOI), далее модуль распаивается на существующей плате таким образом, что несколько линий ввода-вывода используются для связи с центральным микроконтроллером. Таким образом устройство становится ethernet совместимым. Различные датчики, сенсоры, регистраторы, исполнительные элементы - практически любые элементы автоматизации и диспетчеризации можно доработать до "Ethernet совместимых" с помощью модуля EM510.
Примечания:
При использовании данного модуля - необходима внешняя трансформаторная развязка для подключении ethernet разъема. Рекомендуется использовать разъемы RJ45 со встроенной трансформаторной развязкой.
Для данного модуля необходимо использовать качественную внешнюю схему сброса. Рекомендуется использовать схему сброса на микросхеме.
Рекомендуется распаивать модуль вблизи Ethernet разъема для сокращения длины дорожек линий приема/передачи Ethernet.
Для работы с объектом памяти "flash диск" (объект "fd") необходимо обновить TiOS до версии 3.24.04 (или выше) и соответствующие платформы
Аппаратные характеристики:
Основан на контроллере второго поколения ASIC (T2000).
10/100BaseT, auto-MDIX Ethernet порт.
Последовательный порт (КМОП-уровень):
Скорость до 460800bps;
Режиы четности None/even/odd/mark/space;
Режим 7/8 бит/символов;
Режим полного дуплекса с опцией контроля потока;
Режим полу-дуплекса с опцией контроля направления;
Шифровка и расшифровка Wiegand и clock/data потоков.
512КБ flash-памяти для хранения прошивки и приложения.
200 байт EEPROM-памяти под хранение данных.
8 линий ввода/вывода общего назначения (включают 2 линии прерывания).
Контроль линий двух внешних двух-режимных светодиодов состояния.
Дополнительная линия контроля светодиода состояния Ethernet.
Требуется внешняя схема сброса.
Питание: 260мА @ 3.3В (100BaseT режим).
Вертикальная конструкция; размеры: 18.5x16.0x6.5мм.
Прошивка может обновляться через последовательный порт (com-порт компьютера) или сеть ethernet (включая "холодную прошивку" через сеть).
Скоро также будет доступно:
Опция WiFi интерфейса (необходима плата расширения GA1000).
Flash диск (при внешнем подключении микросхемы flash IC по интерфейсу SPI).
Поддержка внешних дисплея и клавиатуры.
Поддерживаемые объекты: – Sock — сокеты (до 16 одновременных UDP, TCP и HTTP сессий).
– Net — контроль Ethernet порта.
– Ser — управление последовательными портами (UART, Wiegand и clock/data режимы).
– Io — управление линиями ввода/вывода, портами и прерываниями.
– Stor — обеспечивает доступ к EEPROM.
– Romfile — облегчает доступ к файлам-ресурсам (постоянные данные прошивки).
– Pat — управление светодиодами (до 5 пар светодиодов).
– Button — следит за состоянием MD линии (кнопка настройки).
– Sys — отвечает за общую функциональность устройства.
В скором времени, также будет доступно:
Wln — управление Wi-Fi интерфейсом (необходима плата расширения GA1000).
Kp — сканирует клавиатуру матричного и "бинарного" типов.
Fd — управляет файловой системой и доступом к секторам flash-памяти (необходима внешняя микросхема flash-памяти с SPI-интерфейсом).
Группы функций: Строковые функции (всего 21 функция!), функции конвертирования даты/времени и функции вычисления hash последовательностей (md5 и sha1).
Типы переменных: Byte, char, integer (word), short, dword, long, real, string, плюс: определяемые пользователем массивы (arrays) и структуры (structures).
